有一些震撼,不是面对图片一声“哇”, 而是将来有天你乘坐福厦高铁时, 翻阅到这些进程的文章, 你会感叹,这庞然大物, 就这样被我们建立征服!
11月16日下午由中国铁建大桥局承建的新建福厦铁路7标跨海大桥主桥首节钢箱梁成功架设,标志着跨海大桥主桥上部结构开始全面施工阶段。
据了解,本次钢箱梁架设由于涉及海上作业,需要占用航道进行施工。为保证施工顺利进行,泉州海事局、泉州市海洋与渔业局、泉州市港口管理局、南安海事处、晋江海事处、南安市石井镇人民政府、晋江市东石镇人民政府鼎力支持,确保了钢箱梁架设的顺利进行。

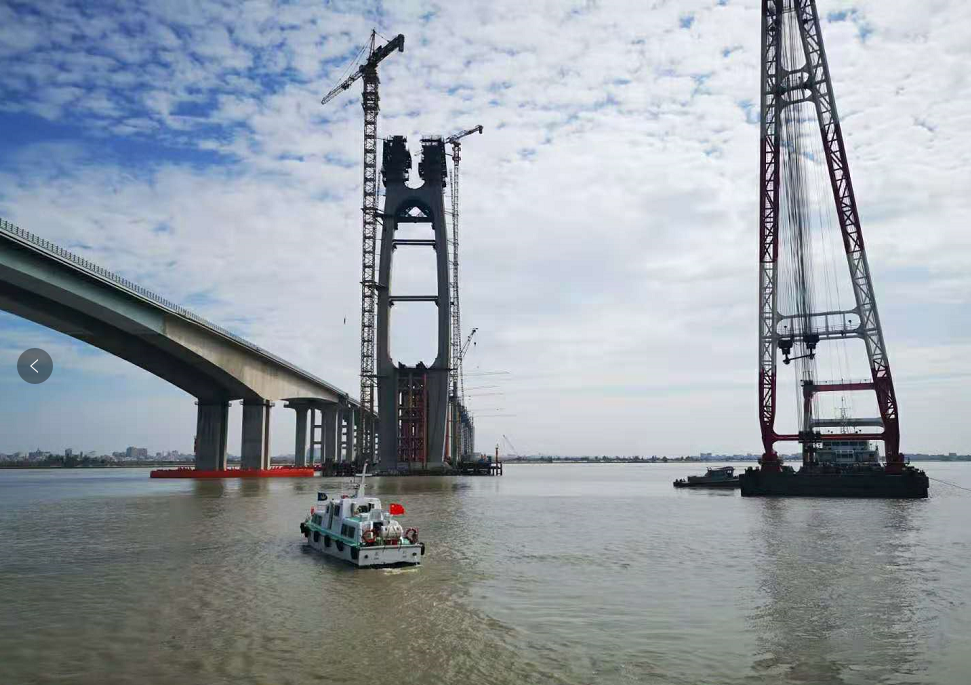

【图片信息:600吨浮吊就位,准备钢箱梁吊装作业,海事单位在对作业前船舶进行安全巡查】 据一分部总工程师白昌杰介绍,跨海大桥主桥钢箱梁共分65个节段,主梁全长采用混凝土桥面板+槽型钢箱梁的结合梁结构,为封闭箱型断面形式,梁宽17米,主梁含风嘴全宽21米,梁高4.25米。标准节段长10.5米,标准节段最大吊重360吨,边跨侧48.5米钢梁自重约600吨。预计于2021年8月份完成全部钢箱梁架设。

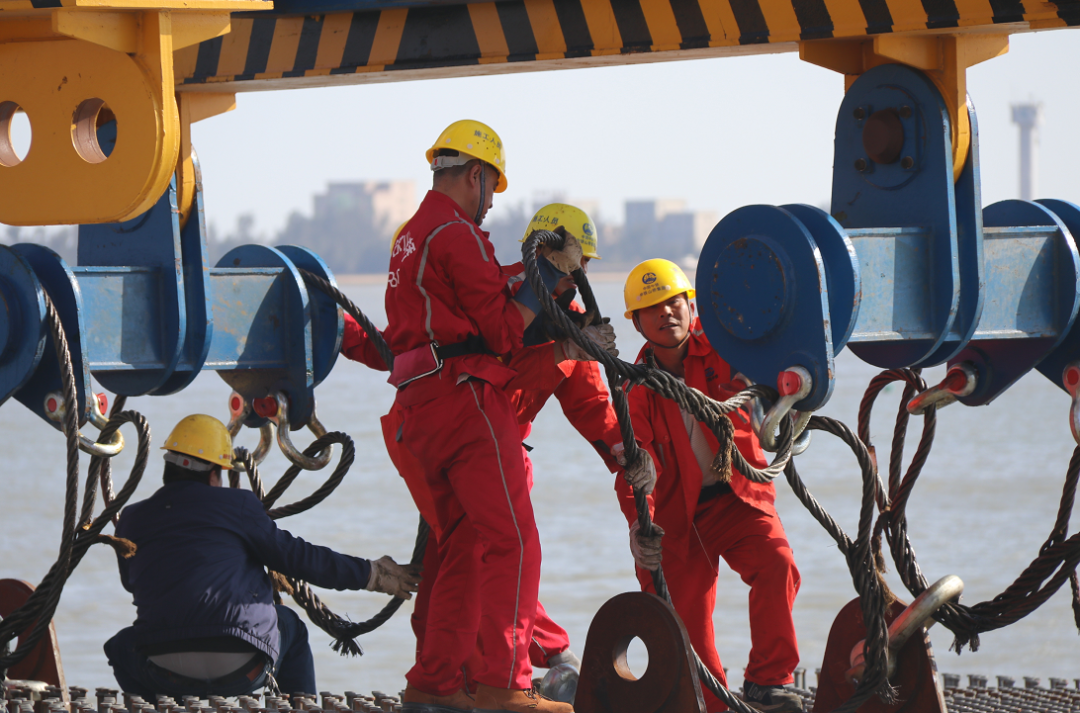

【图片信息:施工人员正在安装钢箱梁吊具,准备起吊】

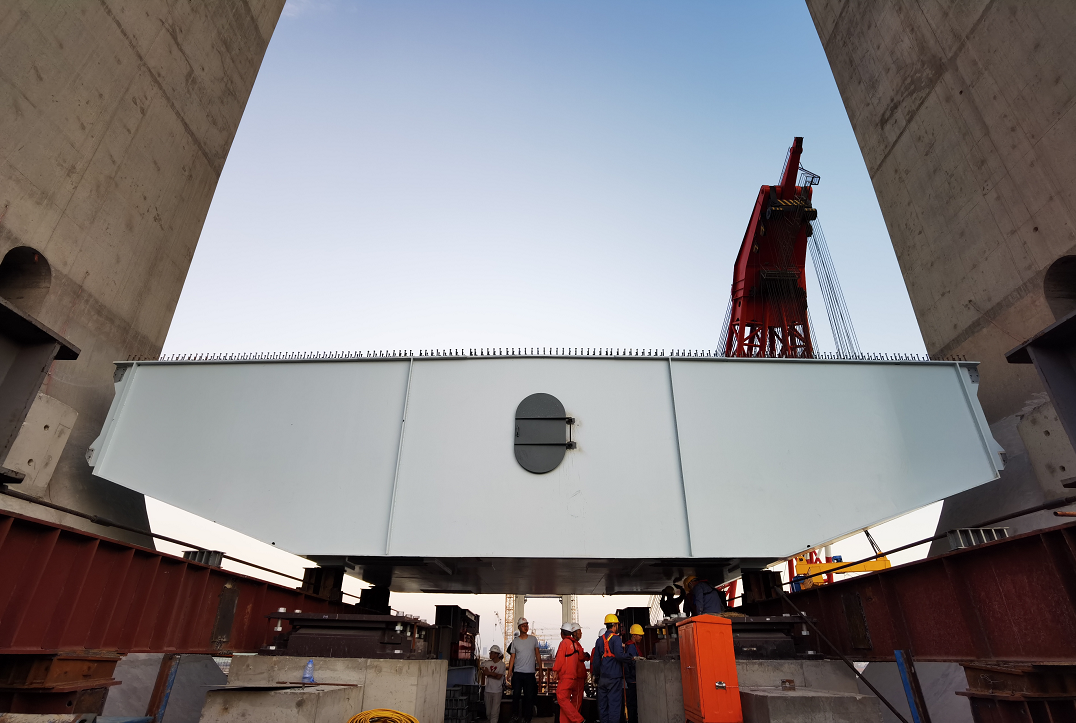

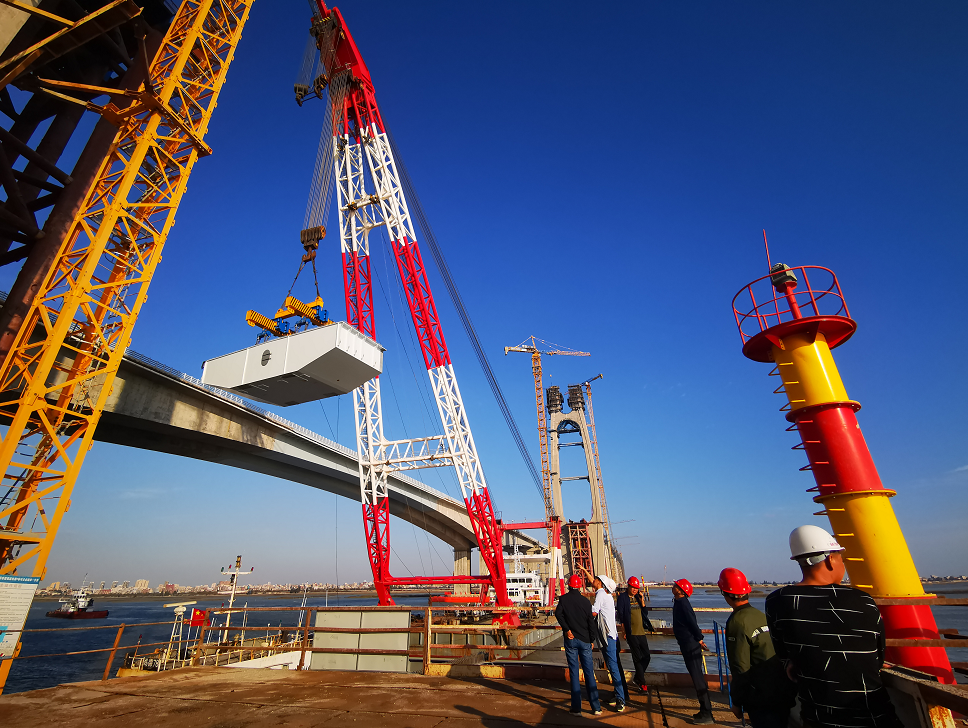

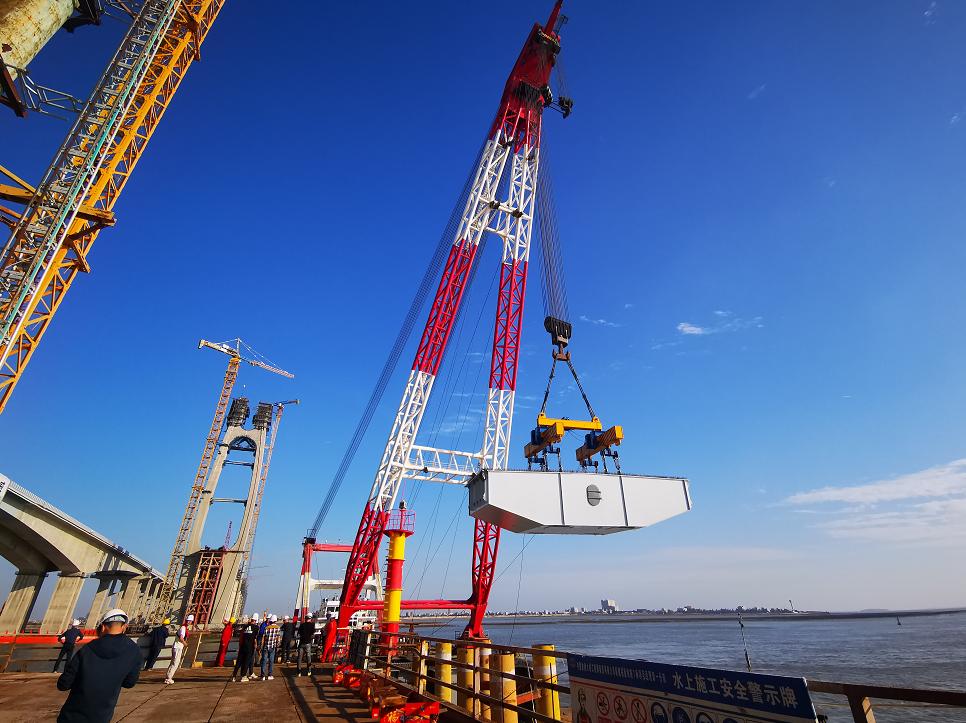

【图片信息:钢箱梁正在进行吊装】 据了解,钢箱梁架设首先利用600吨浮吊将边跨三个节段起吊至墩旁支架顶滑块上,将其栓焊连接成整体,其余边跨钢梁节段采用架梁吊机悬臂拼装,利用顶推设备,沿滑到滑移至设计位置。边跨拼装完成后,利用架梁吊机悬臂拼装中跨至合拢。
福厦7标一分部承建的跨海大桥全长9.46公里,其中跨海区段全长1.56公里,其主桥采用(40+135+300+135+40)米双塔双索面钢-混结合梁半漂浮体系斜拉桥跨越安海湾主航道,该桥是国内首座时速350公里高速铁路无砟轨道跨海斜拉桥。 转载声明:本文转载自「今日石井」,搜索「jinrishijing」即可关注,[ 阅读原文]。
|
